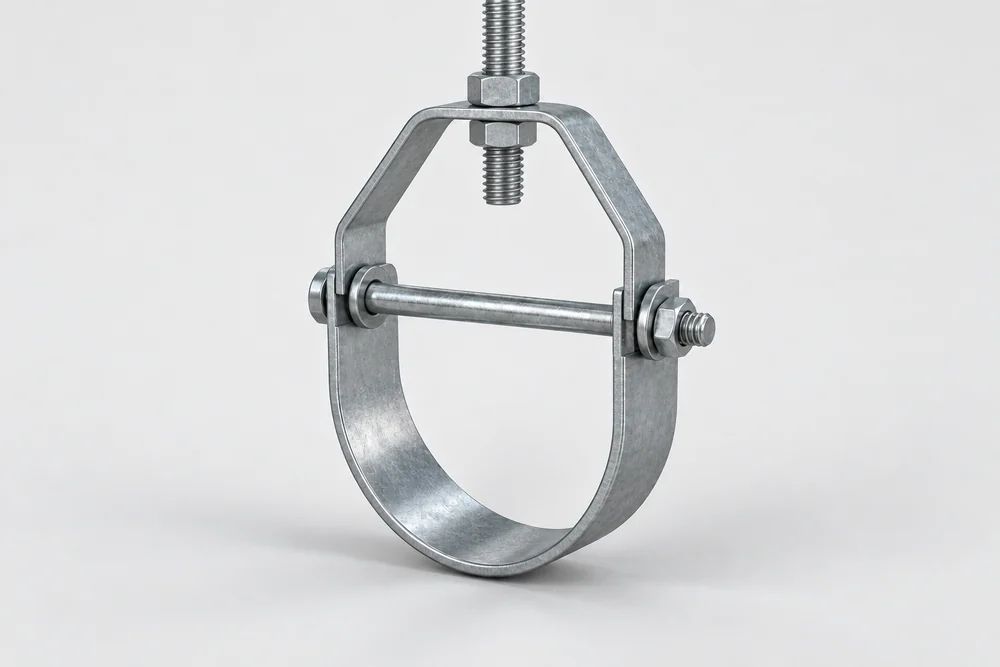

Supports de suspension de tuyauterie : anneaux et étriers clevis — illustration indicative du produit, XHT Fasteners

Supports de suspension de tuyauterie : anneaux et étriers clevisIllustration indicative du produit. La géométrie, le matériau et la finition définitifs suivent la spécification approuvée.

Quincaillerie de construction et de support

Supports de suspension de tuyauterie : anneaux et étriers clevis

Les supports dédiés à la suspension de tuyauterie reprennent les tuyaux suspendus par l’intermédiaire d’un corps de support et d’une tige ou d’une fixation de suspension assortie. XHT coordonne les demandes de modèles à anneau et à étrier clevis à partir du plan du projet, des dimensions du tuyau et des exigences d’assemblage. La sélection commence par la fonction de support requise, les conditions de service et le cheminement des efforts. Chaque style, taille, matériau et composant fourni est confirmé individuellement avant le devis.

XHT coordonne l’approvisionnement auprès d’usines partenaires, l’examen des spécifications, les contrôles convenus, la consolidation des commandes et l’organisation des exportations. Le devis confirme le fabricant réel, le périmètre de fourniture, la quantité minimale de commande (MOQ), le délai et les documents disponibles.

Demander un devis WhatsApp XHT

Les références présentées servent à préparer une demande de prix et ne constituent pas une liste de stock. La configuration, la source, la disponibilité et le périmètre des contrôles sont confirmés dans le devis écrit.

Spécifications du produit

Informations essentielles pour votre demande

Fournissez une spécification complète pour chaque article afin de permettre un examen conjoint de la géométrie, des matériaux, du traitement et des exigences d’assemblage.

Rubrique	Base du devis
Types / configuration	Supports à anneau : un corps entourant le tuyau se raccorde à une fixation de suspension. Précisez si l’anneau est continu, ouvrant ou articulé, ainsi que le raccordement de la tige et toute fonction de pivotement ou de réglage figurant sur le plan. Étriers clevis : un berceau inférieur en U soutient le tuyau sous une chape supérieure, à laquelle il est relié par un boulon ou une tige transversale. Précisez les deux parties, la géométrie de la fixation transversale et le raccordement de la tige de suspension. Montages pour tuyaux calorifugés : fournissez l’épaisseur d’isolant et la protection, la selle ou une autre interface requise. Confirmez le dégagement prévu et le montage du support au lieu de sélectionner uniquement selon la taille nominale du tuyau.
Matériaux / propriétés requises	Précisez la nuance d’acier au carbone ou d’acier inoxydable, ainsi que l’épaisseur du corps, les dimensions de section et les classes des fixations requises. Les modèles d’anneaux moulés nécessitent leur propre spécification de matériau. Identifiez toute garniture ou tout matériau de séparation, notamment lorsque le support et le tuyau sont constitués de métaux différents. Une confirmation du fournisseur est requise pour chaque construction.
Finitions / traitement	Les demandes peuvent spécifier un acier sans revêtement, un zingage électrolytique, une galvanisation à chaud ou un autre revêtement de projet. Confirmez la finition du corps, de la fixation transversale, du raccordement de suspension et des écrous fournis. Le matériau et la finition doivent être examinés conjointement avec l’environnement de pose et la température de service.
Points à préciser dans la demande de prix	Fournissez le diamètre extérieur du tuyau, son matériau, les détails du calorifuge et le plan approuvé du support ou la configuration de référence. Indiquez le diamètre de la tige de suspension, le filetage métrique ou en pouces, l’engagement, l’exigence de réglage, les dégagements du support et le périmètre de l’assemblage complet. Identifiez la charge de calcul, l’espacement des supports, les mouvements du tuyau et la norme requise par le projet. Demandez les rapports d’essai ou les documents d’agrément propres au produit lorsque l’application les exige. Confirmez les instructions de pose et les éléments de blocage de l’assemblage proposé, ainsi que la quantité, l’emballage, le marquage et la destination. Un collier serrant le tuyau, un étrier fileté en U et un support de suspension ont des montages de liaison différents. Toute substitution nécessite un examen par le projet de la fonction réelle de support et du cheminement complet des efforts.

Application et installation

Adapter la pièce à votre assemblage

Examen de l’application

Tuyauteries suspendues utilisant le corps à anneau ou à étrier clevis spécifié, la fixation de suspension assortie et un cheminement complet des efforts.

Examen de l’installation / de l’assemblage

Indiquez le diamètre de la tige de suspension, le filetage métrique ou en pouces, l’engagement, l’exigence de réglage, les dégagements du support et le périmètre de l’assemblage complet.
Confirmez les instructions de pose et les éléments de blocage de l’assemblage proposé, ainsi que la quantité, l’emballage, le marquage et la destination.

Informations à inclure dans votre demande de prix

Fournissez le diamètre extérieur du tuyau, son matériau, les détails du calorifuge et le plan approuvé du support ou la configuration de référence.
Indiquez le diamètre de la tige de suspension, le filetage métrique ou en pouces, l’engagement, l’exigence de réglage, les dégagements du support et le périmètre de l’assemblage complet.
Identifiez la charge de calcul, l’espacement des supports, les mouvements du tuyau et la norme requise par le projet. Demandez les rapports d’essai ou les documents d’agrément propres au produit lorsque l’application les exige.
Confirmez les instructions de pose et les éléments de blocage de l’assemblage proposé, ainsi que la quantité, l’emballage, le marquage et la destination.
Un collier serrant le tuyau, un étrier fileté en U et un support de suspension ont des montages de liaison différents. Toute substitution nécessite un examen par le projet de la fonction réelle de support et du cheminement complet des efforts.
